Toekijken hoe immuuncellen kankercellen aanvallen 1.024 vallen, 14 uur en een pipetpuntje

Hoe effectief doodt een immuuncel een kankercel, en hoe lang duurt dat? Gangbare tests leveren slechts gemiddelde waarden op. De CellTrap-chip van de TUM vangt immuun- en kankercellen op in 1.024 microvallen en volgt elke interactie tot wel 14 uur lang, zonder pompen of speciale apparatuur.

Immuuntherapieën zoals CAR-T-cel- of CAR-NK-celtherapie zijn gebaseerd op een fundamenteel proces: een immuuncel herkent een tumorcel, bindt zich eraan en doodt deze. Of en hoe snel dit gebeurt, verschilt aanzienlijk van cel tot cel. Gangbare cytotoxiciteitstests werken echter met vele duizenden cellen tegelijk. Bij vrijgave-assays worden immuun- en kankercellen samen gekweekt in microtiterplaten, en wordt gemeten wat afstervende cellen aan het medium afgeven. Met flowcytometrie worden cellen weliswaar afzonderlijk geanalyseerd, maar slechts als momentopname van een massakweek op een vast tijdstip. Beide methoden laten zien hoeveel doelcellen zijn afgestorven, maar niet welke immuuncel daarvoor verantwoordelijk was, wanneer het contact plaatsvond of of een kankercel te maken had met één of meerdere aanvallers.

Gemiddelden verhullen de beslissende momenten

Deze bevinding heeft praktische gevolgen. Zeldzame, maar bijzonder actieve immuuncellen gaan gemiddeld verloren, evenals resistente tumorcellen. Bovendien vereisen well-plaat-assays grote aantallen cellen, wat een probleem vormt wanneer er een tekort is aan primaire cellen of genetisch gemodificeerde immuuncellen.

Microfluïdische systemen bieden hier een oplossing: ze sluiten een klein aantal cellen op in afgebakende ruimtes en observeren ze in de loop van de tijd. Gevestigde benaderingen hebben echter hun eigen nadelen. Druppelsystemen sluiten cellen in olie-emulsies in; dat voorkomt overspraak, maar het medium kan niet worden vervangen. Voedingsstoffen in het minuscule druppelvolume worden niet aangevuld, wat de microscopie van levende cellen over langere perioden beperkt, en achteraf uitvoeren van kleuring is uitgesloten. Platforms die cellen gericht aan elkaar koppelen, bijvoorbeeld met elektrische, akoestische of optische krachten, bereiken hoge koppelingspercentages, maar vereisen pompen, speciale apparatuur en ervaring. Open microgolfarrays zijn eenvoudiger, maar de putjes delen een gemeenschappelijk medium, waardoor afgegeven moleculen zich daartussen kunnen verspreiden.

De chip: 1.024 vallen en een pipetpunt

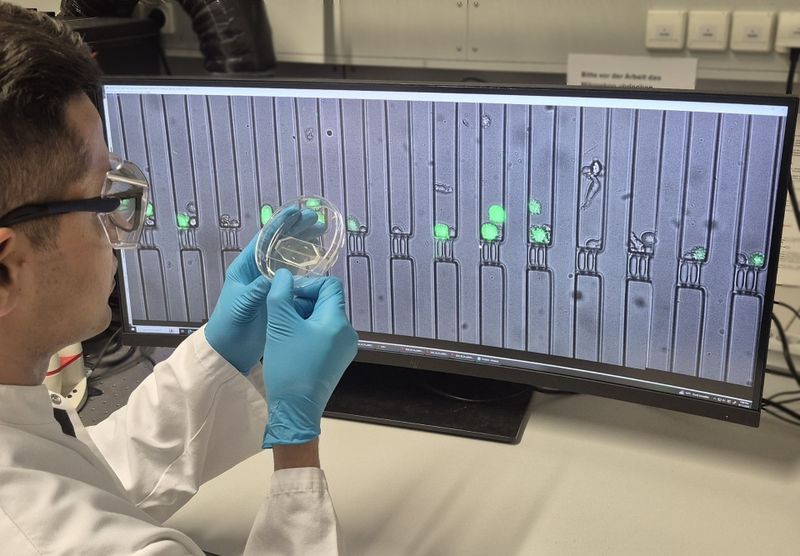

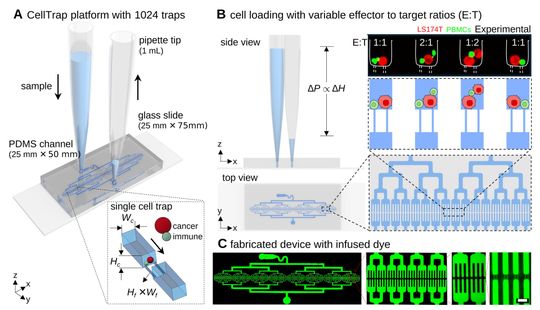

CellTrap (zie afb. 1), ontwikkeld aan het Centrum voor Translationeel Kankeronderzoek (TranslaTUM) van de TUM, hanteert een bewust eenvoudige aanpak. De chip bestaat uit het transparante siliconenpolymeer PDMS en is op een standaard objectglaasje (25 mm × 75 mm) bevestigd. Een hoofdkanaal vertakt zich symmetrisch over acht niveaus. Aan het einde van dit netwerk bevinden zich 1.024 vallen van elk 30 µm breed in een rij van ongeveer 6 cm lang. Dit vereenvoudigt de beeldopname: de chip wordt met een 10x-objectief langs een lijn gescand, en enkele tientallen afzonderlijke beelden met hoge resolutie worden samengevoegd tot een totaalbeeld van alle vallen. Elke val mondt uit in twee of drie filterkanalen die slechts 2 µm breed en 4 µm hoog zijn. Kweekmedium stroomt erdoorheen, cellen worden tegengehouden (zie afb. 2).

Een pomp is niet nodig. De celsuspensie wordt in een pipetpunt van 1 ml gedaan, die in de inlaat is geplaatst. Een vloeistofkolom van ongeveer 10 cm hoog genereert een druk van ongeveer 1 kPa en drijft ongeveer 4 µL per minuut door de chip. Een celbolletje van 20 µL met ongeveer 2.000 cellen bereikt de vallen binnen enkele minuten. De stroming regelt zich bovendien vanzelf: zodra een val bezet is, neemt de stromingsweerstand ervan toe en wordt de vloeistof omgeleid naar lege vallen. Gevangen cellen bevinden zich daarom in een vrijwel rustige omgeving met een zeer lage schuifspanning. Vervolgens wordt de pipetpunt vervangen door kleine, afgesloten reservoirs en wordt de chip geplaatst op een fluorescentiemicroscoop met incubatiekamer, zoals die in veel celbiologische laboratoria aanwezig is.

Toeval als ontwerpprincipe

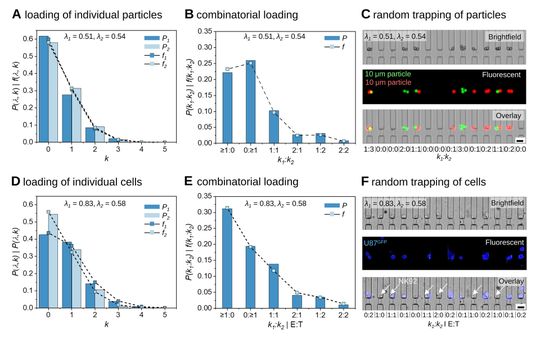

In plaats van te streven naar perfecte één-op-één-paren, maakt CellTrap gebruik van het toeval. Immuuncellen en kankercellen worden gemengd en samen in de val geladen; het aantal cellen van elk type dat in een val terechtkomt, volgt de Poisson-verdeling (zie infokader). In een experiment met glioblastomacellen (U87) en NK-cellen bevatten 142 van de 1.024 vallen (ongeveer 14 %) precies één immuuncel en één kankercel, 42 vallen (4 %) twee immuuncellen met één kankercel en 36 vallen (3,5 %) de omgekeerde verhouding; 537 vallen (ruim de helft) bevatten slechts één celtype en dienden als controles (zie afb. 3). Een enkele laadstap levert zo meerdere effector-tot-doelverhoudingen (E:T) en bijpassende controles op dezelfde chip onder identieke omstandigheden op. Dit vermindert variaties tussen afzonderlijke wells of experimenten. Metingen met fluorescerende deeltjes en met cellen kwamen nauw overeen met de statistische voorspelling, zodat de verdeling kan worden afgestemd op de celconcentratie.

Wat de chip zichtbaar maakt

Om aan te tonen dat het platform klinisch relevante monsters kan verwerken, kweekte het team eerst met IL-2 gestimuleerde immuuncellen uit menselijk bloed (mononucleaire cellen uit perifeer bloed, PBMC’s) samen met glioblastoomcellen die een groen fluorescerend eiwit bevatten. Binnen 14 uur vervaagde het groene signaal in vallen met immuuncellen, terwijl kankercellen zonder immuuncellen intact bleven. Voor de systematische karakterisering gebruikte het team vervolgens de gestandaardiseerde NK-cellijn NK-92 tegen drie tumorcellijnen: glioblastoom (U87), chronische myeloïde leukemie (K562) en colorectaal adenocarcinoom (LS174T). De keuze voor de cellijn was bewust: immuuncellen van verschillende bloeddonoren verschillen sterk van elkaar, en een uniforme cellijn maakt het mogelijk om biologische verschillen te onderscheiden van technische effecten van de chip.

Twee meetgrootheden vullen elkaar aan. In de eerste minuten registreert de chip calciumsignalen in de NK-cellen, een van de vroegste tekenen dat een immuuncel een doelwit heeft herkend. Het signaalpatroon hing af van het type tumor: K562-cellen, die geen MHC-klasse-I-moleculen hebben, veroorzaakten scherpe, plotselinge pieken, terwijl U87-cellen juist een langzamere stijging en daling vertoonden. Immuuncellen zonder doelcel vertoonden geen dergelijk signaal. Zelfs in dezelfde val kon de ene NK-cel heftig reageren, terwijl haar buurcel stil bleef – een verschil dat metingen aan celpopulaties niet kunnen onderscheiden.

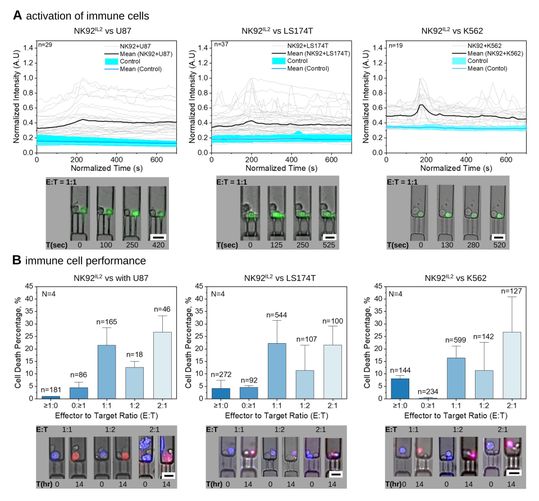

Gedurende 14 uur laat de chip vervolgens zien of de kankercel afsterft. De tumorcellen zijn gemarkeerd met een stabiele blauwe kleurstof en het medium bevat de marker voor dode cellen, propidiumjodide; alleen cellen met beide signalen worden beschouwd als afgestorven tumorcellen. Gevallen waarin cellen zich deelden of ontsnapten, werden uitgesloten, zodat elke verhouding eenduidig gedefinieerd bleef. Bij U87 stierf bij een verhouding van 1:1 ongeveer 22 % van de kankercellen, bij 1:2 ongeveer 13 % en bij 2:1 ongeveer 27 %. In de bijbehorende controles bedroeg de celdood slechts ongeveer 1 % (alleen immuuncellen) respectievelijk 4 % (alleen kankercellen), en de levensvatbaarheid van cellen zonder partner bedroeg meer dan 93 % (afb. 4). Meer immuuncellen per kankercel verhoogden doorgaans de celdood, maar niet bij alle cellijnen in dezelfde mate.

Voordelen voor het laboratorium

Voor gebruikers liggen de voordelen vooral in de praktijk. CellTrap heeft geen pompen of koppelingsapparatuur nodig, maar alleen een pipet en een fluorescentiemicroscoop met klimaatregeling. Het systeem kan volstaan met kleine aantallen cellen. En omdat de vallen toegankelijk blijven voor de celstroom, kunnen reagentia direct op de chip worden vervangen: na acht uur co-cultuur heeft het team de cellen gefixeerd, permeabiliseerd en gekleurd met het cytotoxische enzym granzyme B, zonder ze uit de vallen te verliezen. Druppelsystemen laten dergelijke meerfasige protocollen niet toe. Ook de analyse is schaalbaar. De gehele reeks vallen wordt vastgelegd als een samengesteld microscoopbeeld, dat door speciaal ontwikkelde software wordt opgesplitst in 1.024 afzonderlijke beelden. Voor elke val kunnen het aantal cellen en het verloop van de fluorescentie in de tijd worden bepaald. Eén enkele chip levert zo enkele honderden gedocumenteerde celontmoetingen op, elk met zijn eigen voorgeschiedenis.

Toepassingen en beperkingen

CellTrap is een onderzoeksinstrument, geen diagnostische test. De sterke punten ervan komen vooral tot uiting wanneer tijdsverloop en verschillen tussen afzonderlijke cellen van belang zijn: bij het vergelijken van immuuncelproducten zoals genetisch gemodificeerde NK- of T-cellen, bij het onderzoeken hoe werkzame stoffen of antilichamen de afdoding beïnvloeden, of bij de vraag waarom individuele tumorcellen aan de aanval ontsnappen. Het concept is niet beperkt tot immuun- en kankercellen; in principe kan elke combinatie van celtypen worden geladen. Een volgende stap zijn tests met cellen van patiënten, die in de toekomst zouden kunnen helpen bij de keuze van gepersonaliseerde immuuntherapieën. Het ontwerp kent echter ook beperkingen: elke val isoleert een kleine groep cellen, waardoor het signaalnetwerk van een echte tumor niet wordt nagebootst, en zeer beweeglijke of delende cellen verminderen het aantal bruikbare vallen.

Originalpublikation: Khan MZU, Kafshgari MH, Dezfouli AB, Hayden O, Multhoff G, Destgeer G. CellTrap: an instrument-free microfluidic platform for cell–cell interactions at stochastically generated effector-to-target ratios. RSC Advances 16 (2026). DOI: 10.1039/D6RA02345B
